Typische Laufspuren an Rillenkugellagern

Typische Laufspuren an Rillenkugellagern

(a) zeigt die häufigste Laufspur. Diese entsteht, wenn der Innenring unter reiner radialer Belastung dreht.
(e) bis (h) zeigen verschiedene Laufspuren, die meistens zu einem vorzeitigen Lagerschaden führen.

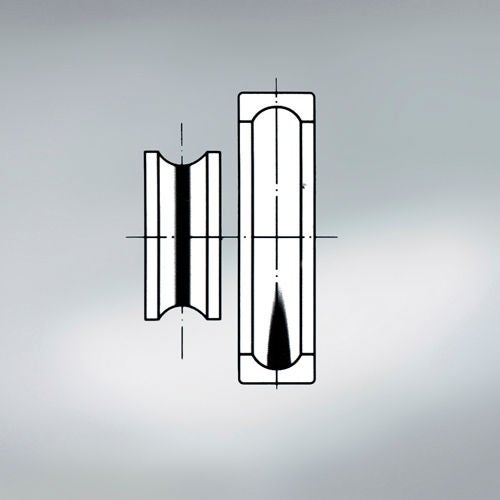

(A)

Drehender Innenring
Radiale Belastung

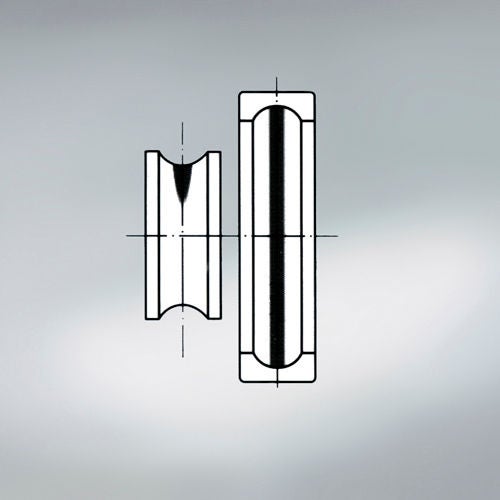

(B)

Drehender Außenring
Radiale Belastung

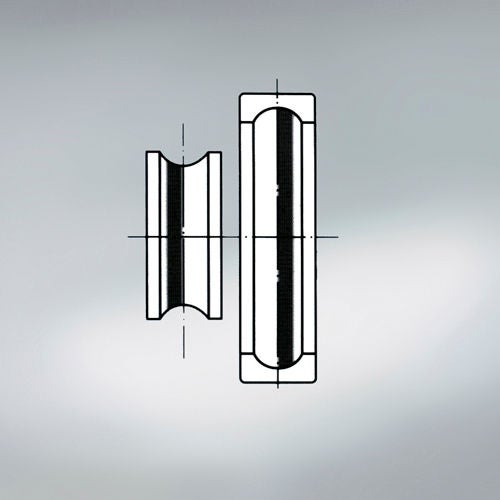

(C)

Drehender Innen- oder Außenring
Axiale Belastung in einer Richtung

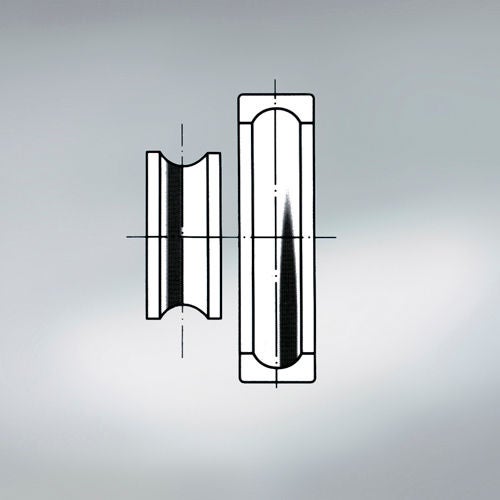

(D)

Drehender Innenring
Radiale und axiale Belastung

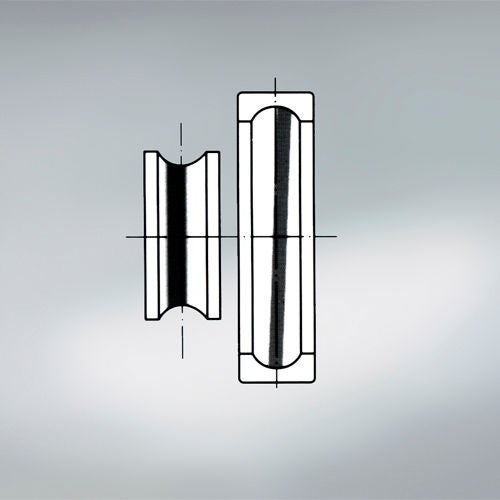

(E)

Drehender Innenring
Axiale Belastung und Ausrichtungsfehler

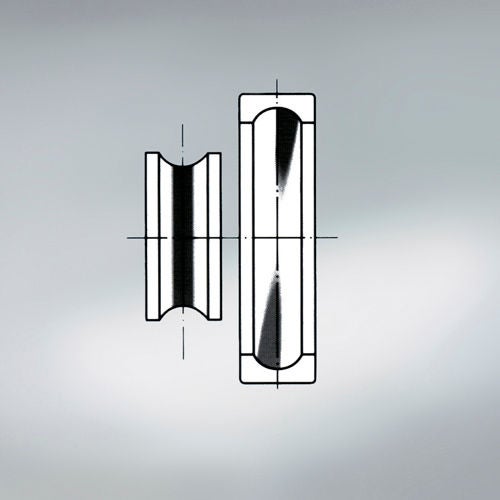

(F)

Drehender Innenring
Momentenbelastung (Ausrichtungsfehler)

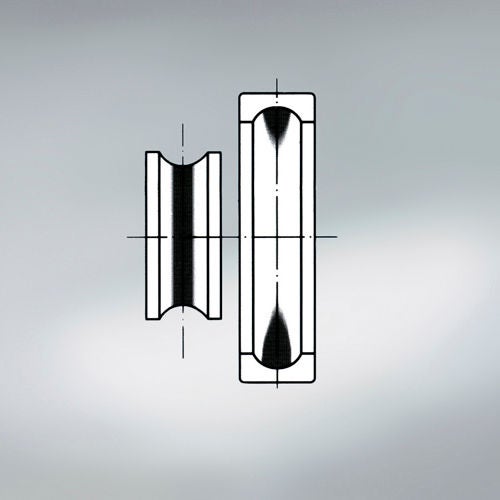

(G)

Drehender Innenring
Ovale Gehäusebohrung

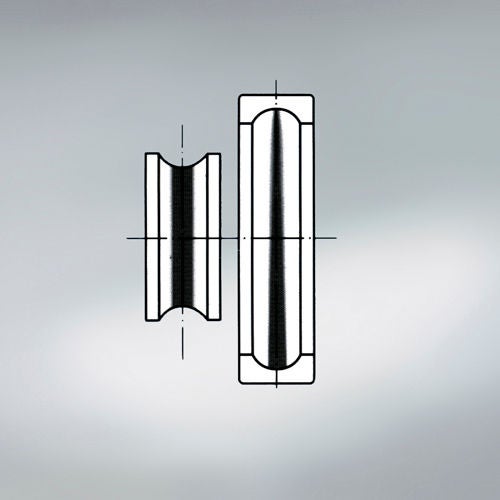

(H)

Drehender Innenring
Keine radiale Lagerluft (Vorspannung)
